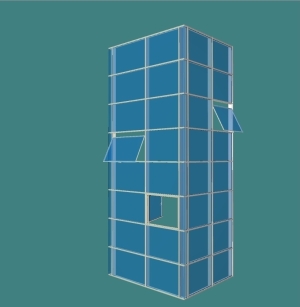

WINPERFIL ofrece la posibilidad de creación de muros cortina de forma rápida y sencilla:
 |
 |
|||||
|
|

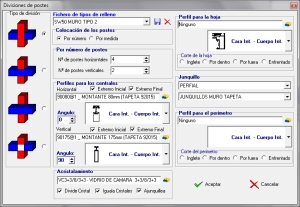

Desde la ventana principal informaremos los perfiles que deseamos tenga nuestro muro, así como los vidrios, junquillos, tipo de división, colocación de los postes, etc.

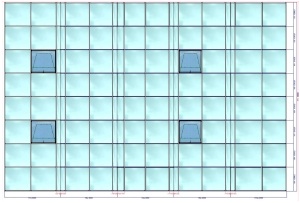

Una vez introducida la información pertinente, se podrá obtener el diseño del muro en 2D pulsando sobre el botón Aceptar.
 |
 |
 |
||||||
|
|
|

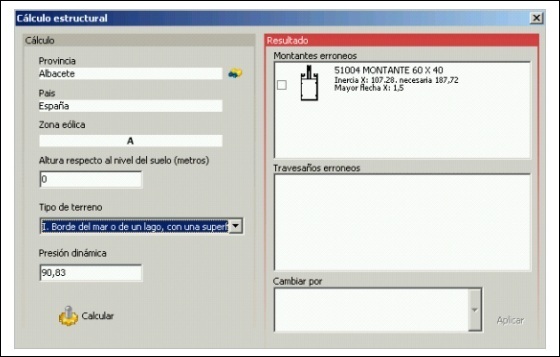

WINPERFIL permite la realización de Cálculo Estructural sobre muros cortina, determinando si alguno de los montantes o travesaños cumplen o no las resistencias establecidas (dependiendo directamente de dónde vayan colocados (provincia), la altura de los mismos respecto al suelo y el tipo de terreno).

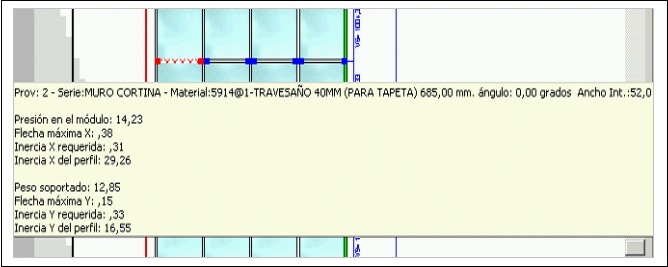

En diseño 2D, Winperfil muestra para cada perfil sus datos de presión y peso:
- Presión en el módulo: Nos muestra la presión que soporta el perfil en toda la superficie.
- Flecha máxima X: Máxima deformación del perfil en el eje X.
- Inercia X requerida: Resistencia mínima requerida en el eje X.
- Inercia X del perfil: Resistencia del eje X de dicho perfil.
- Peso soportado: Nos muestra el peso que soporta el perfil en toda la superficie.
- Flecha maxima Y: Máxima deformación del perfil en el eje Y.
- Inercia Y requerida: Resistencia mínima requerida en el eje Y.
- Inercia Y del perfil: Resistencia del eje Y de dicho perfil.
Para aquellos perfiles que no cumplen las resistencias, el programa ofrece la posibilidad de sustituirlos por otros:
